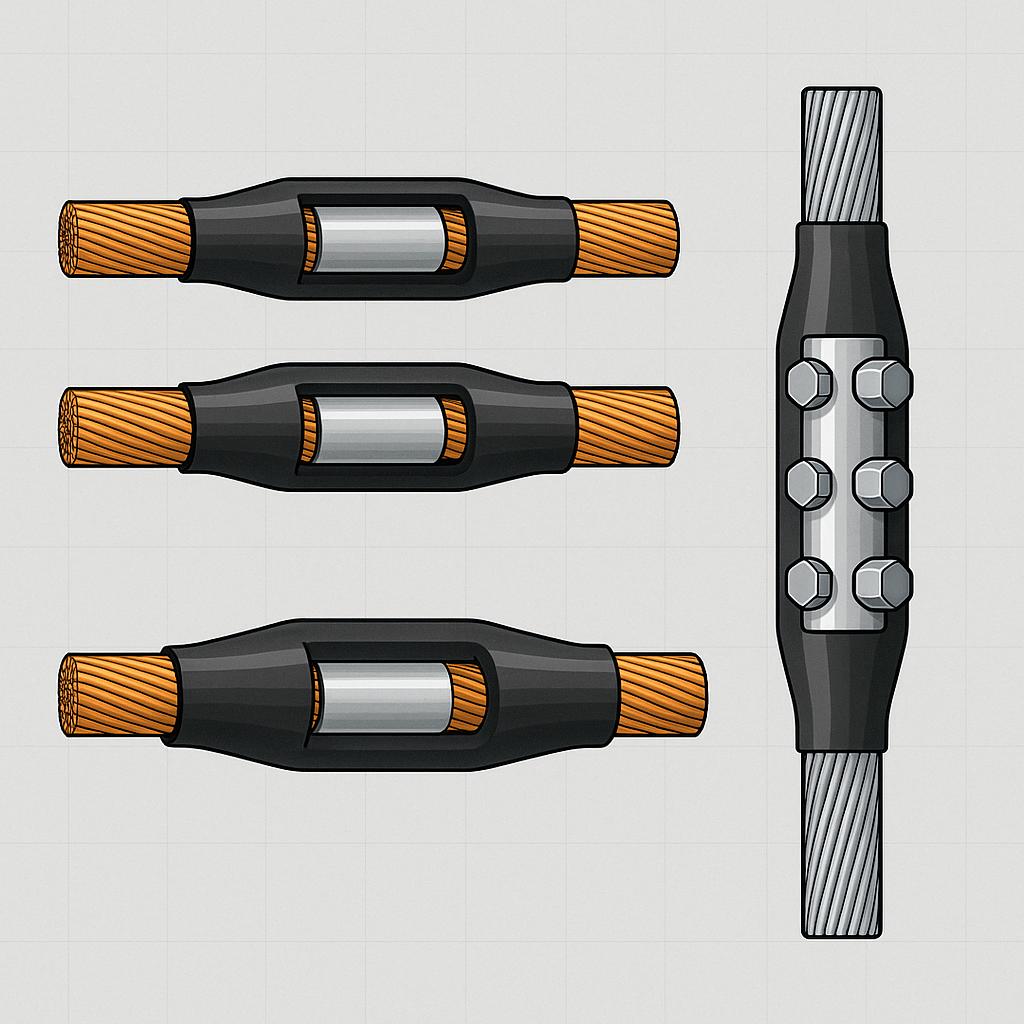

Соединительные муфты: когда достаточно термоусадки, а когда лучше выбрать болтовые соединители

Соединительные муфты — важнейший элемент кабельной линии, отвечающий за безопасное и долговечное соединение двух участков кабеля. От качества выбранной муфты и правильности монтажа зависит не только электропрочность изоляции, но и общий ресурс сети, особенно при эксплуатации в условиях повышенной влажности, вибраций или перепадов температур. Ассортимент муфт на рынке сегодня огромен: различаются материалы, принципы монтажа, комплектация и методы фиксации жил. Если просмотреть технические описания в специализированных каталогах, например на https://raychem.su/, можно заметить, что даже для одного и того же диапазона сечений инженеру может быть предложено несколько конструктивных вариантов — от классических термоусаживаемых муфт до решений с механическими (болтовыми) соединителями.

Эта статья подробно разберёт, чем отличаются разные типы соединительных муфт, по каким параметрам их выбирают, когда оправдано использование болтовых соединителей и в каких ситуациях классическая опрессовка всё ещё остаётся оптимальным решением. Мы рассмотрим конструкцию изделий, требования к инструменту, особенности монтажа и типичные ошибки. Такой разбор поможет инженерам, монтажникам и специалистам по техническому надзору лучше ориентироваться в номенклатуре и принимать взвешенные решения при выборе комплектующих для своих объектов.

Задачи соединительной муфты: больше, чем простое соединение

На первый взгляд задача муфты проста — соединить жилы двух кабелей. Но в реальности соединительная муфта выполняет сразу несколько функций:

1. Электрическое соединение жил
   Степень качества контакта определяет сопротивление соединения и его нагрев при рабочей нагрузке.

2. Восстановление изоляции каждой жилы
   Муфта должна полностью повторить структуру заводской изоляции кабеля, обеспечивая эквивалентную электропрочность.

3. Восстановление общего защитного слоя
   Речь идёт о наружной оболочке, броне, защитных экранах, влагозащите и герметичности.

4. Механическая защита
   Муфта должна выдерживать вибрации, изгибающие нагрузки, перемещения грунта (в земле) и возможные температурные расширения.

5. Долговечность
   Качественно смонтированная муфта должна служить десятилетиями, не требуя регулярного вмешательства.

Из-за этого соединительная муфта — это не просто «гильза в термоусадке», а многоуровневая система, где каждый элемент обязан работать корректно.

Основные виды соединительных муфт

Термоусаживаемые муфты (с опрессовкой)

Классическое решение для большинства силовых кабелей на напряжение 1–35 кВ.

Плюсы:

• высокая надёжность контакта при правильной опрессовке;

• широкая номенклатура под любые сечения и типы кабелей;

• доступность и привычность для монтажных бригад;

• высокая механическая прочность готового соединения.

Минусы:

• требуется качественный пресс-инструмент (гидравлический пресс, матрицы нужного типа);

• монтаж занимает больше времени по сравнению с решениями с болтовыми соединителями;

• риск ошибок: неправильная матрица, недопрессовка, перекос.

Муфты с механическими (болтовыми) соединителями

Болтовые соединители имеют срезные головки, обеспечивающие равномерное давление на жилу без подбора инструмента.

Плюсы:

• не требуется пресс-инструмент — достаточно стандартного ключа;

• меньше рисков, связанных с человеческим фактором при опрессовке;

• монтаж значительно быстрее;

• подходят для аварийных ремонтов и объектов с ограниченным доступом к инструменту.

Минусы:

• соединитель крупнее по размеру — требует большего пространства в муфте;

• при низком качестве соединителя есть риск неравномерного прижатия жил;

• стоимость выше, чем у классических опрессовочных гильз.

Муфты холодной усадки

Используются реже, но актуальны для объектов, где нежелательно применение открытого огня.

Влияние типа кабеля на выбор муфты

Перед выбором нужно учитывать:

Материал жил — медь или алюминий

Болтовые соединители часто универсальны (Al/Cu), что делает их привлекательными в условиях «полевого» ремонта.
Для термоусаживаемых муфт подбираются гильзы строго под материал жил.

Количество жил — 1-, 2-, 3- или 4-жильные кабели

У многожильных кабелей большое значение имеет удобство разводки и размеры соединителей. Болтовые могут быть громоздкими — это нужно учитывать.

Тип изоляции

• ПВХ

• ПЭ

• СПЭ

• бумажно-масляная изоляция

Совместимость должна быть указана в техническом описании муфты.

Наличие брони

Муфта должна предусматривать восстановление бронепокрова или обеспечение надёжного заземления.

Когда достаточно термоусаживаемой муфты с опрессовкой

Термоусадка остаётся самым надёжным и проверенным временем вариантом, особенно для плановых работ, где есть все условия для качественного монтажа.

Термоусаживаемые муфты оптимальны в ситуациях:

1. Плановая раскладка кабельных линий на стройплощадке
   Есть время, инструмент, опытная бригада — это идеальные условия для опрессовки.

2. Соединение крупных сечений
   Для больших токов, длинных линий и ответственных объектов опрессовка обеспечивает максимальный контакт.

3. Большая длина кабельной линии
   Каждое дополнительное сопротивление увеличивает нагрев — опрессовка здесь максимально выгодна.

4. Когда есть высокие требования к вибростойкости
   Опрессованные соединения менее чувствительны к микроперемещениям жил.

5. Для кабелей с экранами
   Термоусадка позволяет аккуратно восстановить экран с применением проводников и манжет.

Когда болтовые соединители оправданы или даже предпочтительны

Механические соединители особенно ценят за скорость и простоту монтажа. Они отлично подходят для:

Аварийных ремонтов

Когда кабель повреждён, и нужно быстро восстановить линию — болтовые соединители существенно экономят время.

Монтажа в стеснённых условиях

Например:

• колодцы,

• шахты,

• каналы,

• подземные кабельные трассы,

• места, где невозможно разместить пресс-головку.

Отсутствие профессионального инструмента

Бывают объекты, где гидравлического пресса нет или его доставка затруднена.

Соединение медных и алюминиевых жил

Болтовые соединители позволяют избежать риска гальванической коррозии, так как предусмотрены специальные вставки и покрытия.

Работа с кабелями малых и средних сечений

До 150–240 мм² включительно болтовые соединители работают особенно эффективно.

Повышенные требования к надёжности монтажа

Меньше факторов, от которых зависит результат, — меньше шанс получить брак.

Типичные ошибки монтажа и их последствия

Ошибки при использовании термоусаживаемых муфт

1. Неправильная матрица при опрессовке
   Приводит к локальному перегреву соединения.

2. Слабая опрессовка
   Жила может «гулять»: вибрации постепенно разрушают контакт.

3. Перегрев термоусадки
   Материал выгорает и теряет прочность.

4. Недогрев
   Из-за неполной усадки нарушается герметичность.

Ошибки при использовании болтовых соединителей

1. Использование неподходящего ключа
   Недостаточный момент затяжки — риск ослабления контакта.

2. Отсутствие контролируемого раскручивания головки
   Головка должна срезаться при заданном моменте — иначе контакт ненадёжен.

3. Неправильная ориентация соединителя
   В некоторых муфтах критична геометрия разводки жил.

4. Повреждение жилы при подготовке
   Обрызганная жила — источник дуговых разрядов.

Как выбрать муфту: практический алгоритм

1. Определить материал жил (Al/Cu).

2. Уточнить сечение каждой жилы.

3. Определить напряжение кабельной линии.

4. Проверить тип изоляции и наличие экрана.

5. Уточнить условия монтажа — на улице, в земле, в колодце.

6. Оценить доступность инструмента.

7. Сравнить размеры гильз или болтовых соединителей с внутренним объёмом муфты.

8. Проверить требования ПУЭ, СП, ведомственные нормы.

9. Учитывать опыт конкретной монтажной бригады.

Итог: термоусадка или болтовые соединители?

Выбор зависит не от моды и не от рекомендаций продавцов, а от условий эксплуатации и реальных возможностей монтажников.

Выбирайте термоусадку с опрессовкой, если:

• монтаж плановый,

• есть качественный пресс,

• сечения большие,

• важна максимальная надёжность.

Выбирайте болтовые соединители, если:

• ремонт аварийный или срочный,

• нет пресса или трудно им пользоваться,

• кабель малых/средних сечений,

• объект находится в стеснённых условиях,

• требуется быстрое и гарантированное по усилию соединение.

Обе технологии имеют право на существование, и грамотный инженер должен владеть ими одинаково хорошо. Главное — не экономить на техдокументации, соблюдать технологию и не упрощать монтаж там, где важна долговечность и безопасность.
